プラスチックおよびゴムのための紫外線老化の温度の湿気制御部屋

UV Aging Temperature Humidity Control Chamber For Plastic And Rubber
UV Aging Temperature Humidity Control Chamber For Plastic And Rubber UV Aging Temperature Humidity Control Chamber For Plastic And Rubber

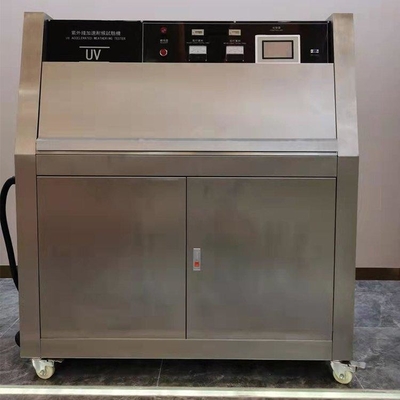

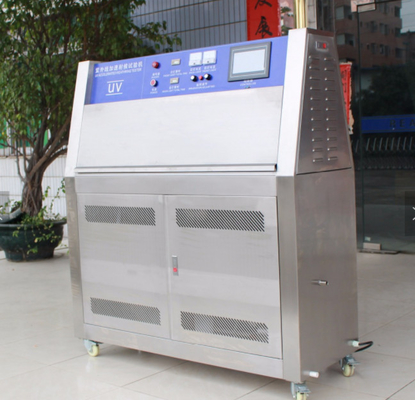

大画像 :  プラスチックおよびゴムのための紫外線老化の温度の湿気制御部屋

商品の詳細:
起源の場所: 東莞
ブランド名: DahoMeter
証明: CE, FCC
モデル番号: DH-RUV-1
お支払配送条件:
最小注文数量: 1
価格: USD499-USD9999
パッケージの詳細: 木製の標準によって輸出されるパッケージ
受渡し時間: 25 から 30 日
支払条件: L/C、D/A、D/P、T/T、ウェスタン・ユニオン、MoneyGram、他
供給の能力: 1 か月あたり 300 セット/セット
詳細製品概要
カスタマイズ: そうだ OEM サービス: そうだ
ストック: そうだ アフターサービスの提供: そうだ
使用: 紫外線試験室,紫外線老化検査機 湿度範囲:: 20%から98%
ハイライト:

環境試験装置

,

環境管理の部屋

紫外線老化試験室,紫外線老化試験室,プラスチックとゴムのための紫外線老化試験室

用途:

紫外線試験室は,太陽光,温度,湿度,凝縮,雨などの気候条件で材料または製品の老化度試験に適しています.色の結果を得ることができます.

変色 薄れ 退屈 薄れ 裂け 泥まみれ 脆さ 溶け 衰退 酸化 など

特徴:

(1) 設置厚さは調節可能. 簡単に設置できます.

(2) 上向きの回転ドアは,ユーザがマシンを操作する途中でありません.マシンが占めるスペースは非常に小さいだけです.

(3) 特別な冷却システムを使用することで,通常の水道水を使用することが許されます.

(4) とても便利なソフトウェアプログラム. 誤った操作や機械故障の場合,自動的にアラームを鳴らします. 光の強度をプログラムできます.

(5) 放射線校正装置を備えた場合,チューブの寿命は延長できます.

(6).普通型,軽量照射制御型,噴射型に分けられる.

仕様:

モデル DH-RUV-1
スタジオサイズ: 1140mm × 400mm × 380mm
サイズ: 1300mm × 500mm × 1460mm
ランプの中央距離: 70mm
標本と照明表面の最も近い平行面との距離: 約50mm
波長範囲: UV-A波長範囲は315~400nm/UV-B波長範囲は290~313nm
放射線強度: 1.0W/m2を調整できる
温度解像度: 0. 1 °C
光温度範囲: 50°C~70°C / 温度許容度は ± 3°C
凝縮温度範囲: 40°C~60°C / 温度容量は ± 3°C
黒板温度計の測定範囲: 30~80°C/許容度は ±1°C
温度制御方法: PID 自動調節温度制御モード
湿度範囲: 約45%~70%のR.H (照明状態) /98%以上 (冷却状態)
シンク要件: 水深は,25mm以上ではなく,自動水供給コントローラがあります
標準試験品サイズ: 75×150mm 48個
推奨される儀器環境: 5~35°C,40%~85%R·H,壁から300mm
