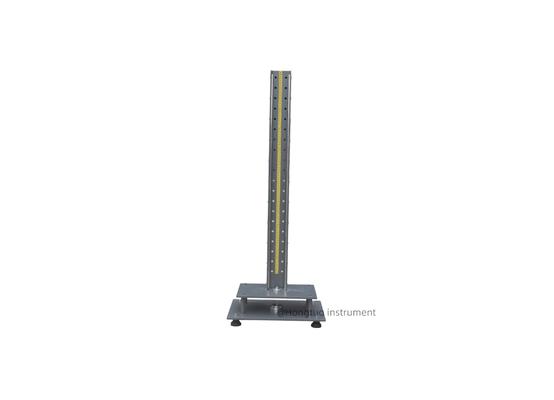

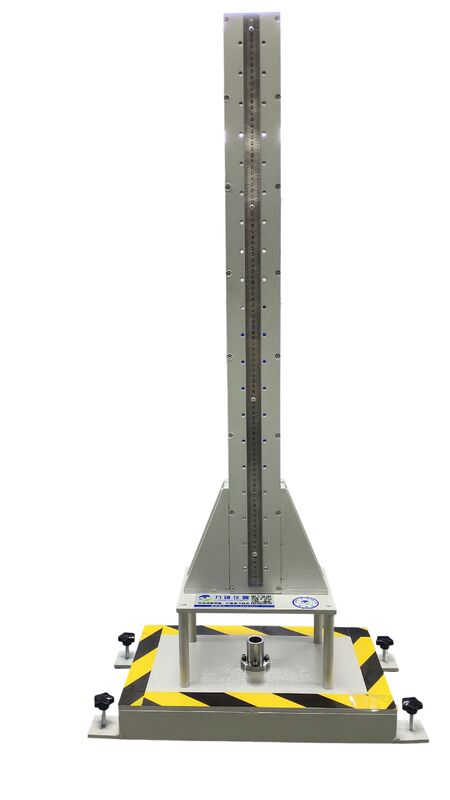

HT-794 デュポン衝撃試験機（塗料・プラスチック耐衝撃性試験用）

概要

デュポン衝撃試験機は、プラスチック、PVC、塗料試験片の耐衝撃性を評価するために設計されています。試験片を衝撃ヘッドの下に置き、規定の高さから重りを落下させて試験片に衝撃を与え、損傷、変形、剥離の程度を調べます。

本機の設計は様々な国際規格に準拠しており、特定の試験要件に応じて適切な衝撃ヘッドを選択できます。

原理：規定質量の重りを設定された高さに調整し、自由に落下させて試験片に衝撃を与え、その結果生じる損傷を評価します。

規格

JIS-K5400、K5600、ASTM-D2794規格に準拠。

パラメータ

1. サポートプレートをシャフトに沿って必要な試験高さまで持ち上げ、ロックネジを締めて固定します。

2. レバーを操作して重りをサポートプレート上に配置し、試験仕様で要求される総重量に調整します。

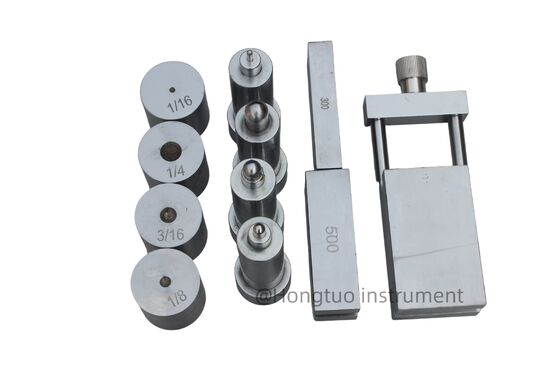

3. インパクターをガイドスリーブに挿入します。

4. 固定プレートの保持リング開口部に衝撃ベースを配置します。

5. 試験要件に従って試験片を選択し、衝撃ベースに配置します。インパクターが試験片に自由に接触していることを確認します。

6. レバーを外側に引いてサポートプレートを解放します。重りは自由に落下し、インパクターに衝撃を与え、試験片に所定の衝撃力を加えて変形させます。

7. 試験片を取り外し、スケールを使用して最低点の高さを測定します。この測定値は、衝撃変形点での隙間を表します。
