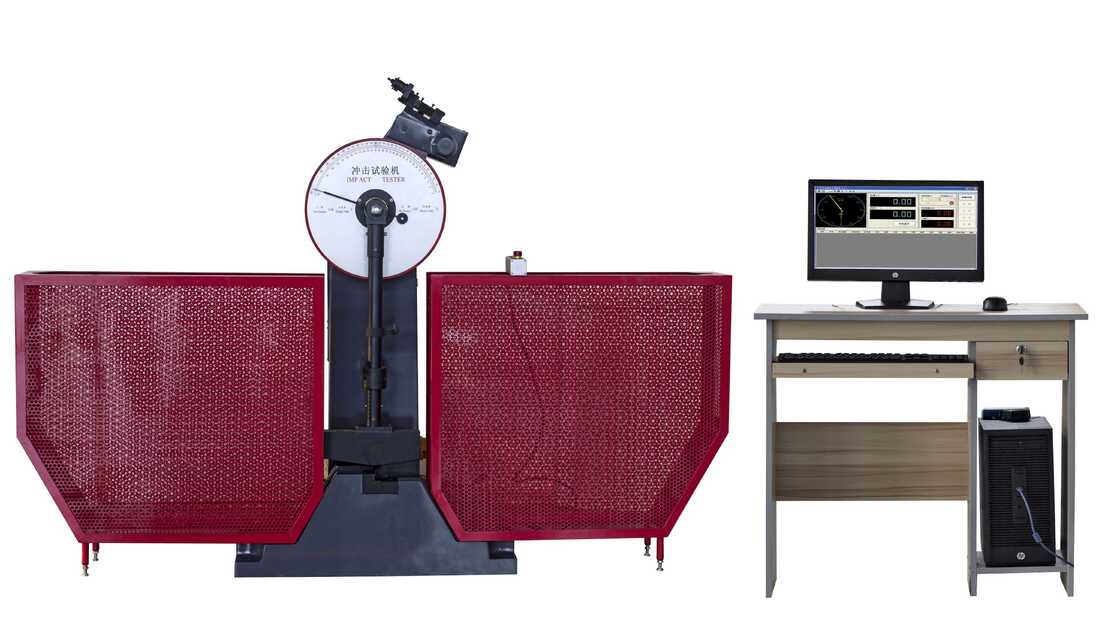

プラスチックフィルムおよび包装材料用コンピューター制御振り子衝撃試験機

I. P性能 説明:

DB-300C衝撃試験機は、動的荷重下での金属材料の耐衝撃性を測定し、動的荷重下での材料の品質を判断するために使用されます。

本機は、操作が簡単で作業効率の高いマイクロコンピューター半自動制御試験機です。ホイスト振り子、衝撃振り子、排出振り子の電気制御により制御され、パンチ試験サンプルの残留エネルギーを使用して自動ホイスト振り子で次の試験の準備ができます。

II. 技術的特徴:

1. 本機は、PCマイクロコンピューター制御を採用したマイクロコンピューター画面表示半自動衝撃試験機であり、ホイスト - 衝撃 - 測定 - 操作 - 画面デジタル表示 - 印刷などのマイクロコンピューター操作を実現でき、高効率、高試験精度です。サンプルの衝撃後、残留エネルギーを使用して自動的に振り子を上昇させ、次の試験の準備をします。操作は簡単で作業効率は高いです。特に冶金、機械製造などの産業における連続衝撃試験ラボや大量の衝撃試験では、その利点を反映できます。コンピューターは、材料の衝撃吸収仕事量、振り子のリフティング角度、および試験の平均値を計算して表示できます。ユーザーのニーズに応じて、リモートデータ伝送も実現できます。

マイクロコンピューター操作、高効率、高試験精度です。サンプルの衝撃後、残留エネルギーを使用して自動的に振り子を上昇させ、次の試験の準備をします。操作は簡単で作業効率は高いです。特に冶金、機械製造などの産業における連続衝撃試験ラボや大量の衝撃試験では、その利点を反映できます。コンピューターは、材料の衝撃吸収仕事量、振り子のリフティング角度、および試験の平均値を計算して表示できます。ユーザーのニーズに応じて、リモートデータ伝送も実現できます。

2. 試験機の本体は、単一支持コラム構造、片持ち梁式吊り振り子、および振り子式Cです。

3. 衝撃ナイフはネジで固定されており、交換が容易です。

4. サンプルのための単純支持梁式サポート。

5. ホストマシンには、安全保護ピンと安全保護ネットが装備されています。

6. マニュアル制御ボックスとコンピューター制御により、指示に従って振り子、衝撃、自動振り子、再衝撃試験の全プロセスを完了します。

7. 試験機は、GB/ t3803-2002「振り子衝撃試験機の検査」に準拠しており、GB/ t229-2007「金属材料シャルピー振り子衝撃試験方法」に従って金属材料の衝撃試験を実施します。

III. 技術 指標:

1. 衝撃エネルギー: 300J 150J

2. 衝撃速度: 5.2m/s

3、振り子ヤン角度: 150 °

4. サンプルサポートのスパン: 40mm

5. ホルダー顎の丸角: R1.0~1.5mm

6. 衝撃刃の丸角: R2.0~2.5mm (R8mm)

7. 振り子の中心から衝撃点までの距離: 750mm

8. 標準サンプルサイズ: 10 x 10(7.5または5) x 55mm

9. 振り子モーメント: M=160.7695N.m 80.3848N.m

10. 電源と電力: 三相四線式 50Hz 380V 5A

11. 全体寸法: 2200 x 650 x 1900mm

12、角度の精度: 0.1 °

13. 重量: 約500Kg

14. 環境条件: 周囲環境に腐食性媒体、振動、強い電磁干渉がないこと。

IV. 主な機器構成

1. ホストコンピューター: 1セット

2. 150Jおよび300Jの振り子それぞれ;

3. モーター（主機に取り付け）: 1セット

4. 六角ソケットレンチ S=12（レンチシートクランプネジ） 1個;

5. サポートアジャスター: 1個

6. サンプルセンタリング装置: 1セット

7. 取り外し工具（振り子交換用）: 1セット

8. フットボルト: 4セット

9. 調節可能な傾斜鉄: 4個

10. 安全保護ネット: 1セット

V. 計測・制御の説明

1. Hpブランドのコンピューター

2. HPプリンター

3. Windowsオペレーティングシステムは、画面表示とマウス操作の作業プラットフォームです。

4. ソフトウェアは複数の振り子をサポートしています。

5. 衝撃強度、衝撃エネルギーなどを記録します。最大値、最小値、平均値、標準偏差も計算できます。

6. 実験データの自動処理と振動周期の自動測定

7. すべてのシステムパラメータは公開されており、ユーザーレベルのオペレーターはシステムコアを完全に把握できます。

8. 完璧なデータ分析機能で、あらゆる種類の複雑なデータ分析に適しています。

9. 完全なファイルオペレーティングシステムを備えています。試験レポートドキュメント、サンプルドキュメントなど。

10. 試験データはASCコード形式で保存され、ユーザーは任意の一般的な商用レポートおよびワードプロセッシングソフトウェアで再処理できます。

11. AD、I/Oなどのボードを備えた単一のコンピューターで、複数の試験機の計測・制御ニーズに対応できます。

あらゆる種類の一般的な商用プリンターをサポートし、試験データをASCコード形式で保存し、任意の一般的な商用レポートおよびワードプロセッシングソフトウェアを使用して、ユーザーのために試験データを再処理できます。
