タッチスクリーン制御付き自動車内燃焼試験機

1. 技術仕様

(1) 7インチフルカラータッチ/ディスプレイ画面:

① サイズ: 7インチ、有効表示サイズ、長さ15.5cm、幅8.6cm;

② 解像度: 800*480

③ 通信インターフェース RS232、3.3V CMOSまたはTTL、シリアルポートモード

④ ストレージ容量: 1G

⑤ ディスプレイ駆動に純粋なハードウェアFPGAを採用し、「ゼロ」起動時間、電源投入後すぐに実行可能

⑥ M3+FPGAアーキテクチャを採用し、M3はコマンド解析を担当、FPGAはTFTディスプレイに専念

⑦ メインコントローラーは低消費電力プロセッサを使用し、自動的に省エネモードに入る

(2) 実験データはタッチスクリーンに保存でき、履歴データを取得可能

(3) 燃焼時間を記録した後、装置は自動的に試験結果の燃焼速度（燃焼率とも呼ばれる）を計算します。

(4) 大型ヒュームフード、GB8410-2006の要件を真に満たします。試験炎に直接接触する燃焼室は全体がステンレス鋼製で、耐久性が高い。

(5) タイミング精度 0.1秒。

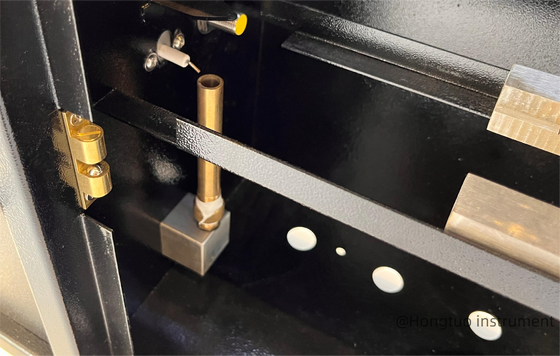

       (6) ブンゼンバーナー（バーナー）が15秒間サンプルに炎を適用します。

(7) ブンゼンバーナー管の内径は9.5mm + 0.1mm、長さは約100mmです。

(8) 試験傾斜角: ブンゼンバーナーは、水平に置かれたサンプルに対して垂直に90度で燃焼します。

(9) 炎の高さ: 20mm ± 2mmから100mm ± 2mmまで調整可能（一般的に38mmに調整）

(10) 炎の適用時間: 0-999.9秒 ± 0.1秒まで調整可能（一般的に15秒を選択）

(11) 継続燃焼時間: 0-999.9秒 ± 0.1秒、炎が最初のマークに達したときに手動で開始および一時停止を観察します。

(12) 燃焼ガス: 液化石油ガスまたは都市ガス 風速制御/試験装置（オプション）

(13) 風速制御/試験装置（オプション）

1.  特徴

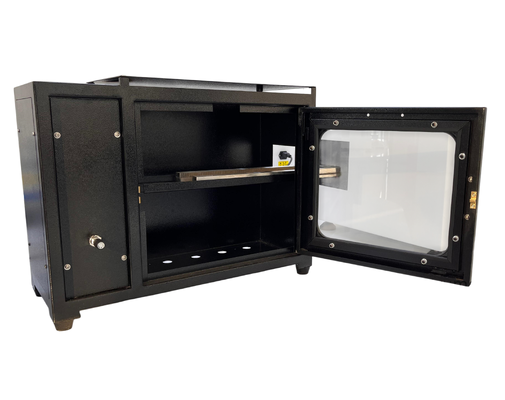

(1) GB8410-2006では燃焼箱に鋼板のみを要求しています。QCS-3機器の燃焼箱は鋼板スプレーを採用しており、耐久性が高い。

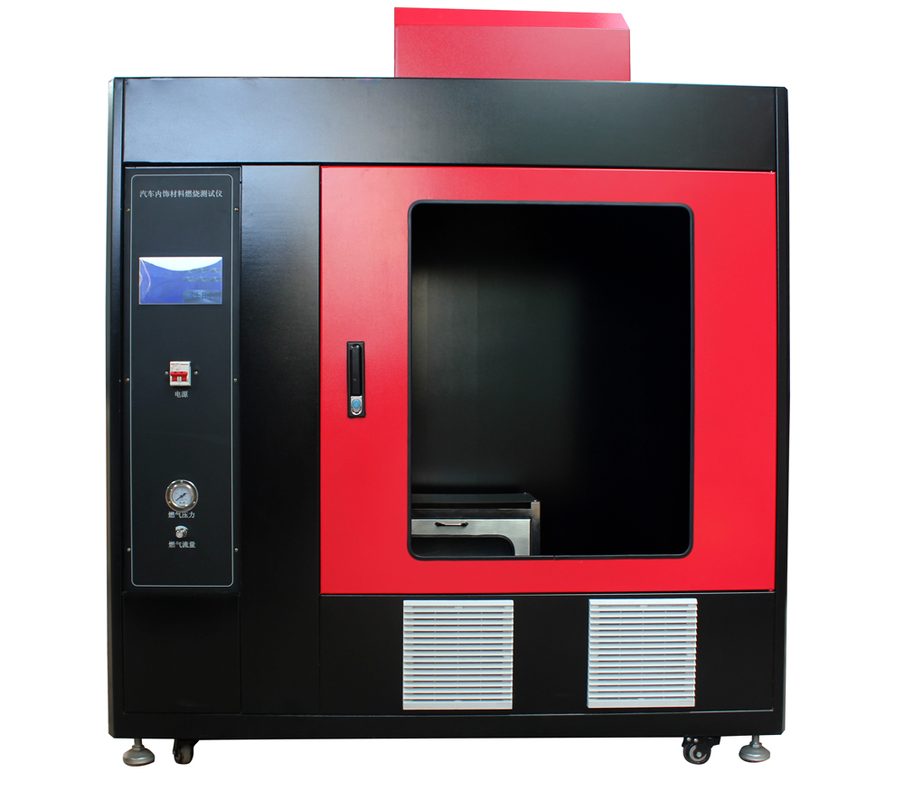

(2) GB8410-2006では、燃焼箱をヒュームフード内に配置することを要求しており、ヒュームフードの容積は燃焼箱の容積の20倍から110倍です。QCS-3機器の燃焼室サイズは385*204*360mm、ヒュームフードサイズは1050mm×640mm×1300mmです。実際のヒュームフード容積は燃焼箱容積の約30倍です。手抜きはなく、標準要件を完全に満たしています。

(3) 制御部は燃焼室から分離されており、燃焼室内の試験結果が中間の試験操作の影響を受けるのを防ぎます。

(4) 機器が大きいため、ユーザーの利便性を考慮し、静止脚と移動輪の二重脚設計（静止脚は高さ調整可能）を採用しており、機器の輸送と固定に非常に便利です。
