HT-759 ゴム圧縮セット テスト

アプリケーション

ゴム圧縮永久ひずみ試験機は、圧縮率の要件に従って、既知の高さのサンプルを指定された高さに圧縮し、指定された温度条件で一定時間保持した後、圧縮を解除し、サンプルを自由な状態に戻し、サンプルの高さを測定します。

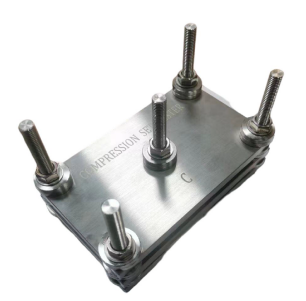

圧縮永久ひずみ試験機は、平行鋼板、リミッター、ファスナーで構成されています。室温、高温、低温の条件下で、一定の圧縮率と一定の圧縮時間後に、加硫ゴム、熱可塑性ゴム、またはフォームの変形を測定するために使用されます。

規格

ASTM D395 - 03 ゴム特性—圧縮永久ひずみの標準試験方法

ISO 815-1 加硫ゴムまたは熱可塑性ゴムの圧縮永久ひずみの測定パート1：室温および高温

GB/T 7759.1 加硫ゴムまたは熱可塑性ゴムの圧縮永久ひずみの測定パート1：室温および高温

技術パラメータ:

1. リミッターの高さ:

(1) タイプA試験片 直径29mm、高さ12.5mm

圧縮率25%の場合 9.3～9.4

圧縮率15%の場合 10.6～10.7

圧縮率10%の場合 11.25～11.35

(2) タイプB試験片 直径13mm、高さ6.3mm

圧縮率25%の場合 4.7～4.8

圧縮率15%の場合 5.3～5.4

圧縮率10%の場合 5.65～5.7

2. ゴム圧縮永久ひずみ試験機の寸法：幅120mm、長さ200mm

3. 重量：約15Kg

原理:

既知の高さのサンプルを指定された圧縮率の要件に従って指定された高さに圧縮し、指定された温度で一定期間保持した後、圧縮を解除し、サンプルを自由な状態に戻し、サンプルの高さを測定します。

試験手順:

1. サンプルは(23±2)℃、(50±5)%RHで24時間処理する必要があります。

2. サンプルの元の厚さを測定します。0.02mmまで正確に。

3. サンプルを装置に入れ、サンプルタイプに対応するパッドを置き、装置をロックします。室温で実施できます。

4. サンプルをクランプした後、2時間以内に設定温度のオーブンに入れる必要があります。

試験温度と時間は、規格を参照するか、顧客が指定します。例えば、ASTM D1349-99には、-75℃、-55℃、-40℃、-25℃、-10℃、0℃、23℃、40℃、55℃、70℃、85℃、100℃、125℃、135℃、150℃、160℃、175℃、200℃、225℃、250℃があります。

ゴム圧縮永久ひずみ試験機の推奨試験時間は22時間と70時間です（SGS社内方法）。

5. 試験時間が終了したら、直ちにオーブンから装置を取り出し、サンプルを取り出します。

サンプルを木板などの熱伝導率の低い場所に置き、(23±2)℃、(50±5)%RHで冷却します。

6. 30分冷却した後、サンプルの厚さを再度測定します。

結果の計算:

C = [(To-Ti)/(To-Tn)] ×100%

C——圧縮永久ひずみ、%

Tn——パッドの厚さ、mm

To——試験前の試験片の厚さ、mm

Ti——試験後の試験片の厚さ、mm
