| 起源の場所: | ドングアン,中国 |
| ブランド名: | DahoMeter |
| 証明: | ISO,SGS |
| モデル番号: | CPJ-3015(Z) |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD3899 to USD4999 |
| パッケージの詳細: | 標準輸出木製パッケージ |
| 受渡し時間: | 5日 |
| 支払条件: | L/C、D/A、D/P、T/T、ウェスタンユニオン、 |
| 供給の能力: | 月 300 セット |

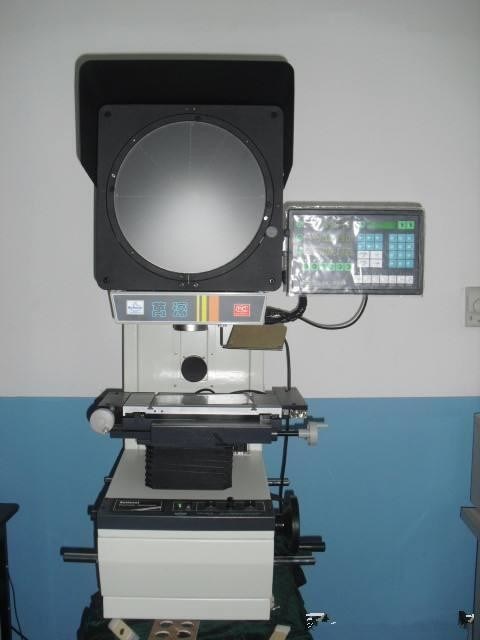

| 名前: | CPJ-3015 電子産業用 圧縮式冷却式 コンパクト光学計測機 | グラステーブルのサイズ (mm): | 196X96 |
|---|---|---|---|
| 測定精度: | (3+L/50) μm | 配送 前 の テスト: | はい |
| 力: | 1100-240V (AC) 50/60HZ | オプション: | ミニプリンター エッジ検出器 M2Dソフトウェアなど |
CPJ-3015 強制空冷コンパクト光学測定機 電子工業用
シンプルで直感的、高効率。ねじなどの複雑な形状のワークピースの輪郭形状、サイズ、表面モデルを素早く検出できます。
用途:
1. プロファイルプロジェクターは、主に機械部品の長さ、角度、輪郭、表面形状の測定に使用されます。
2. 計器、電子機器、航空宇宙機械、軽工業、大学、研究機関、測定検査部門で広く使用されています。
3. この装置は、複雑なワークピース、カム、ねじ山、歯車、フライス盤などのあらゆる種類の表面と輪郭を検査できます。
仕様:
モデル
| CPJ-3015 | テーブル | ||||
| 金属テーブルのサイズ（mm） | 340X152 | ガラステーブルのサイズ（mm） | |||
| 196X96 | X軸移動量（mm） | ||||
| 150 | Y軸移動量（mm） | ||||
| 50 | Z軸移動量（mm） | ||||
| フォーカス用 90 | 測定精度 | ||||
| (3+L/50)μm | 分解能（X軸、Y軸） | ||||
| 0.0005 mm | 画面サイズ（mm）: | ||||
| Ø 312 使用範囲 > Ø 300（メーターライン付き） | 画面回転範囲: | ||||
| 0°～360° | 回転角度分解能 | ||||
| 1' または 0.01° | レンズ | ||||
| 倍率 | 10倍オプション | 20倍オプション | 50倍オプション | 100倍オプション | 対象視野 |
| Ø30 | Ø15 | Ø6 | Ø3 | ワーキングディスタンス | |
| 77.7mm | 44.3mm | 38.4 | 25.3 | 最大ワークピース高さ | |
| 80mm | データ処理システム | データ処理システム | データ処理システム | データ処理システム | |
| DC-3000多機能データ処理システム、英語表示、データ収集、点、線、円、角度、距離の測定に使用可能 | 冷却 | ||||
| 3つのファンによる | 照明 | ||||
| 透過および反射照明: 24V/150Wハロゲンランプ。 | 電源 | ||||
| 110V/220V（AC）、50/60HZ、総電力=400W | 寸法 | ||||
| 780*780*1100mm | 重量 | ||||
| 180kg | |||||
