| 起源の場所: | 中国 |
| ブランド名: | Dahometer |
| 証明: | ISO,SGS |
| モデル番号: | DH-5040F |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | USD5999 to 6599 |
| パッケージの詳細: | 標準輸出 木製ケース |
| 受渡し時間: | 約7日 |
| 支払条件: | D/P、T/T、ウェスタン・ユニオン、 |
| 供給の能力: | 1 か月あたりの 1000 セット |
| 名前: | 産業イメージング オプティカルコーディネート測定機 3D CNC画像機器 | 製品機能：: | 足のスイッチに合わせる 操作が簡単 |
|---|---|---|---|
| 重量(kg): | 500 | サイズ (L) * (W) * (H): | 850*1050*1200 |
| ソフトウエア システム: | 測定ソフトウェア | アフターサービス: | はい |

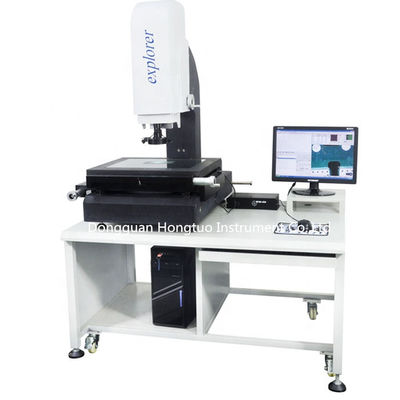

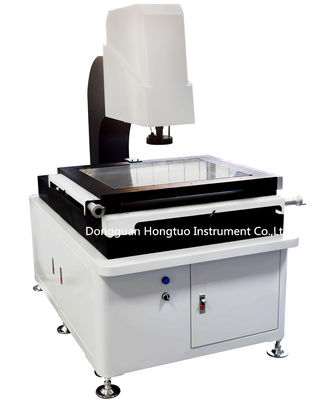

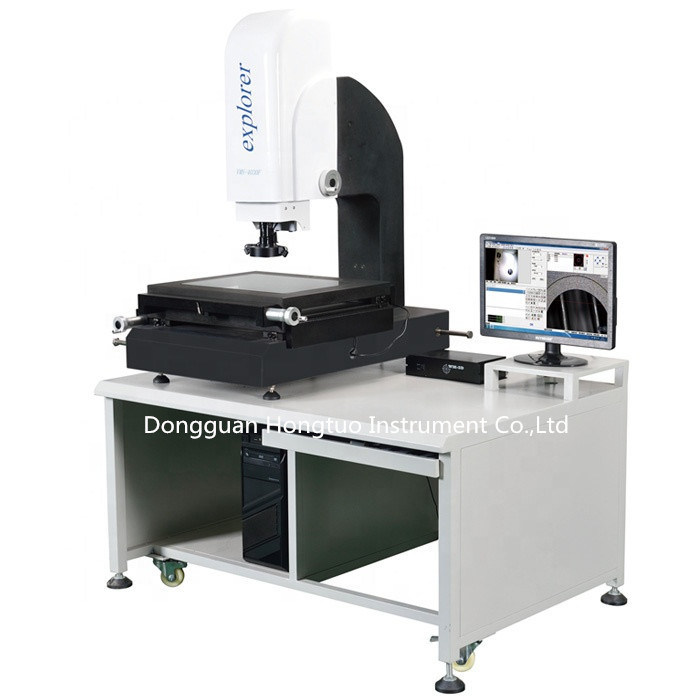

産業用画像座標測定機 3D CNC画像測定器
用途:
画像測定器は、測定プロジェクターを基盤とした質的な飛躍であり、従来の光学投影対向方式からデジタル画像時代に基づいたコンピュータ画面測定へと産業測定方法を推進しました。
仕様:
| モデル | DH-2010F | DH-3020F | DH-4030F | DH-5040F | |
| 作業台 | 金属テーブルのサイズ(mm) | 350*220 | 450*350 | 550*450 | 700*600 |
| ガラステーブルのサイズ(mm) | 230*130 | 330*230 | 430*330 | 530*430 | |
| X/Y軸移動量(mm) | 200*100 | 300*200 | 400*300 | 500*400 | |
| Z軸移動量 | 有効スペース245mm、フォーカシングストローク200mm、ワーキングディスタンス95mm | ||||
| 駆動方式 | X/Y軸ロッド駆動、Z軸光学軸駆動 | ||||
| 重量(kg) | 170 | 260 | 300 | 500 | |
| 寸法(長さ)*(幅)*(高さ) | 500*700*1100 | 600*750*1100 | 700*900*1150 | 850*1050*1200 | |
| 測定サーボ駆動システム | 光学スケール分解能:X/Y/Z軸 0.0005mm(0.5um) | ||||
| 測定精度:≤3um + L/200 再現性精度:≤3um+L/200(Lは測定長とし、単位はmm) | |||||
| 多機能データプロセッサは、点、線、円弧、円、角度などを測定できます。 | |||||
| 画像システム (標準付属品) |
カメラ:SONY 1/3" カラーCCDカメラ | ||||
| レンズ倍率:0.7~4.5X WD:95mm | |||||
| 0.5x対物レンズと組み合わせ可能、総倍率:15-115x | |||||
| 2x対物レンズと組み合わせ可能、総倍率:60-460x | |||||
| 照明システム | 表面照明と投影照明、冷光、長寿命、明るさ調整可能、表面照明と透過照明はLEDを使用、電源:220/110V(AC)、50HZ 30W | ||||
