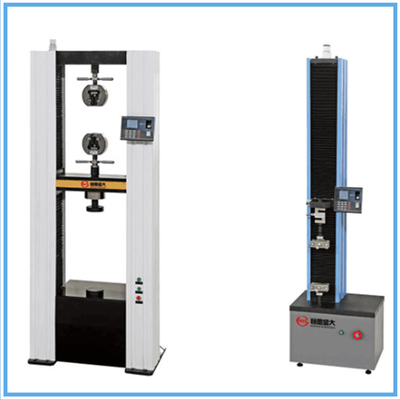

電気機械圧縮強度試験機械 コンピュータ制御システム

デジタル電子ユニバーサル試験ラボ機器、ユニバーサルロードセル付き試験機

容量: 10KN

用途:

引張、圧縮、曲げ、せん断、低サイクル試験など、幅広い材料に適用可能です。金属、ゴム、プラスチック、スプリング、繊維、部品の試験に適しています。関連産業、研究開発、試験機関、トレーニングセンターなどで広く使用されています。

規格:

ASTM、ISO、DIN、GBおよびその他の国際規格。

主なユニットの特徴:

• シングルコラム構造を採用し、下部が引張、上部が圧縮、ダブルスペースです。ビームは無段階リフティングで、軽量かつ剛性があります。
• ボールねじ駆動を採用し、クリアランスのない伝達を実現し、試験力と変形速度の精密制御を保証します。
• 光電エンコーダーは変位センサーであり、高解像度、強力な耐干渉能力を備えています。
• リミット機構付きのシールドプレートは、ビームの移動範囲を制御するために使用され、移動距離が大きすぎるためにセンサーが損傷するのを回避します。
• テーブル、移動ビームは高品質の精密機械加工鋼板で作られており、試験片破損による振動を低減するだけでなく、剛性も向上させます。
• モーターテールはワーク表面の上にあり、この設計により、メインユニットのスペースが狭くなり、機械全体がより協調し、モーター回転によって発生する熱を放散しやすくなり、電気部品の寿命を延ばします。
• 3本のコラムによる強制的な位置決めにより、メインユニットの剛性が大幅に向上し、測定の繰り返し性をさらに保証します。
• ボルト式グリップ取り付けを採用し、グリップの交換を容易にします。

主な技術パラメータ:

• 最大荷重:10kN、20kN、30kN、50kN
• 構造:4本コラムフロアモデル（上部引張、下部圧縮; 上部圧縮、下部引張）
• 制御方法:シングルチップ制御
• 荷重精度:クラス1
• 荷重範囲:2%～100%F・S
• 変位分解能:0.04um
• 試験速度:1～500mm/min
• 引張スペース:700mm（カスタマイズ可能）
• 圧縮スペース:700mm（カスタマイズ可能）
• 試験幅:400mm（カスタマイズ可能）
• 電源:AC220V±10%、50Hz（カスタマイズ可能）
• グリップ:ウェッジタイプ、プレートタイプ、および消費者の要求に応じたその他のグリップ
• 寸法:700*450*1775mm
