PEパイプ用試験機 パイプ静水圧・破裂試験機 250 水槽

Ⅰ.アプリケーション

本機は、GB/T6111「熱可塑性樹脂管 流体輸送用 内圧抵抗性 試験方法」およびGB/T15560S「熱可塑性樹脂管 流体輸送用 短時間水圧破裂および恒圧内圧抵抗性 標準試験方法」に従って設計・製造されています。長期間の恒圧・恒温下での熱可塑性樹脂管および複合管（PP-R、PP-B、PP-A、PE、PE-X、PVC、PVC-U、PVC-Cなど）の内圧破壊時間または瞬間破裂最大圧力を決定するのに適しています。プラスチックパイプメーカーおよび試験機関に不可欠です。本機は以下の規格に適合しています。GB/T6111-2018 流体輸送用熱可塑性樹脂管の内圧抵抗試験方法GB/T15560-95 流体輸送用プラスチックパイプの水圧瞬間破裂および耐圧試験方法GB/T18742.1 温水・冷水用ポリプロピレン配管システム 設置 — 第1部：一般

GB/T18742.2 温水・冷水用ポリプロピレン配管システム 設置 — 第2部：管

GB/T18742.3 温水・冷水用ポリプロピレン配管システム 設置 — 第3部：継手GB/T13663 水道用ポリプロピレン管

GB/T15558.1 ガス燃料供給用埋設ポリエチレン（PE）管

GB/T15558.2 ガス燃料供給用埋設ポリエチレン（PE）継手

GB/T18992.1 架橋ポリエチレン（PE-X）配管システム 温水・冷水設置 — 第1部：一般

GB/T18992.2 架橋ポリエチレン（PE-X）配管システム 温水・冷水設置 — 第2部：管 GB/T10002.1 水道用非可塑化ポリ塩化ビニル（PVC-U）管

GB/T10002.2 水道用非可塑化ポリ塩化ビニル（PVC-U）継手

GB/T18993.1 塩化ポリ塩化ビニル（PVC-C）配管システム 温水・冷水設置 — 第1部：一般

GB/T18993.2 塩化ポリ塩化ビニル（PVC-C）配管システム 温水・冷水設置 — 第2部：管

GB/T18997.1 ポリエチレン/アルミニウム/ポリエチレン複合圧力管 — 第1部：アルミニウム管による重ね溶接PE/AL/PE管

GB/T18997.2 ポリエチレン/アルミニウム/ポリエチレン複合圧力管 — 第2部：アルミニウム管による突合せ溶接PE/AL/PE管

ASTM D1598-2015 プラスチック管、一定内圧下での破裂時間（S/S文書なし）

ISO13479 流体輸送用ポリオレフィン管の亀裂伝播抵抗の測定 ISO9080 プラスチック配管・ダクトシステム 熱可塑性樹脂材料の管形状での長期静水圧強度（ISO9080、第1.0版（2003）MOD）による外挿法の決定

ASTM D1598-2015 プラスチック管、一定内圧下での破裂時間（S/S文書なし）

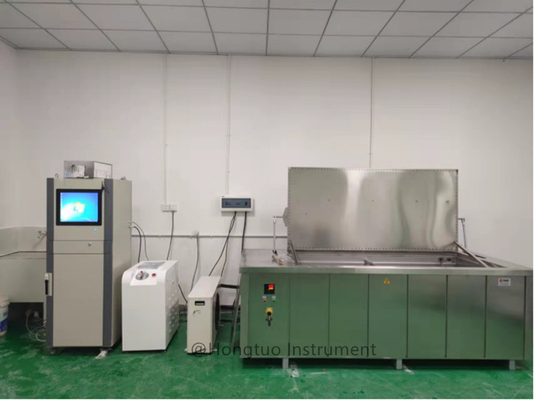

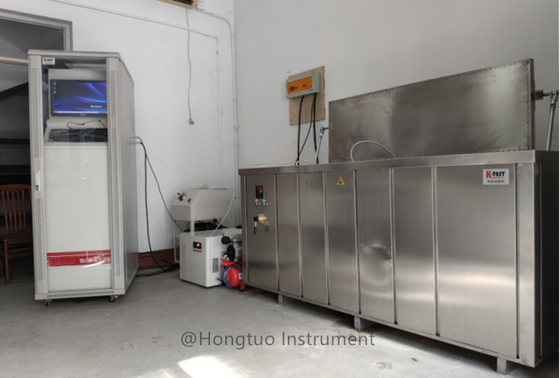

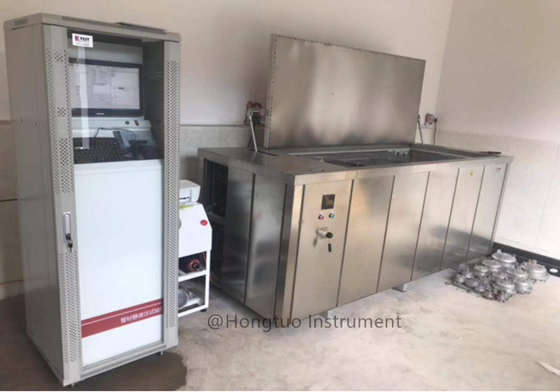

ASTM D1599 プラスチック管、チューブ、および継手の短時間水圧抵抗の標準試験方法1 1.2 本装置は、圧力ホスト、圧力ステーション、水槽、温度制御システム、およびコンピュータソフトウェアシステムで構成されています。

Ⅱ .特徴

1.1 本装置は、プラスチックパイプの一定範囲の内圧を長期間試験するために使用されます。 1.2 本装置は、圧力ホスト、圧力ステーション、水槽、温度制御システム、およびコンピュータソフトウェアシステムで構成されています。

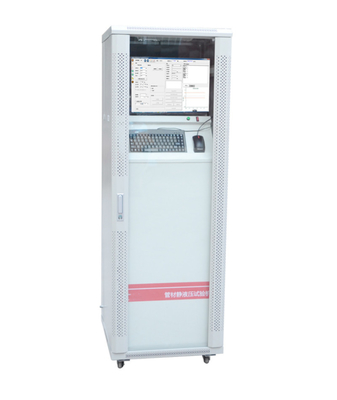

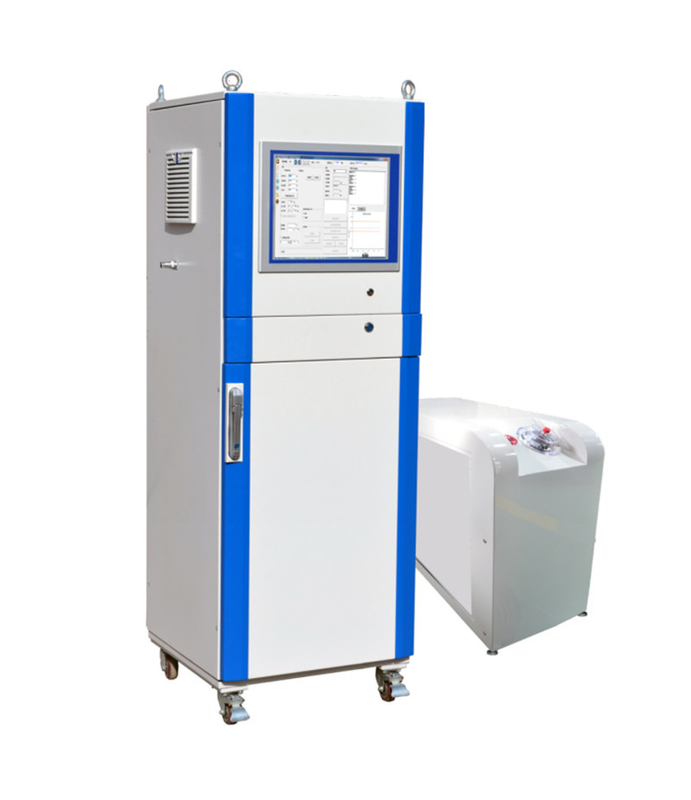

メインフレーム

：圧力マイクロ制御部、自動充填圧力および電気排出圧力部で構成され、圧力マイクロ制御部はマイクロコンピュータMCU制御を採用しています。高解像度、高速のΣ-Δ 16ビットADCチップを搭載し、コンピュータとリアルタイム通信を行います。圧力状況に応じて自動的に充填および排出圧力を調整できます。 圧力ステーション:

主な機能はメインフレームに圧力を供給することです。圧力ステーションの最低圧力要件は、すべての試験対象 specimen の圧力よりも高くなければなりません。ステーションのプランジャーポンプは米国製です（大流量、低ノイズ、高圧、メンテナンスフリー）。

水槽:

電気開閉部、自己循環部、加熱部、自動給水部、断熱部で構成されています。

温度制御システム: 水槽の温度を正確に制御し、温度を表示し、個別に設定温度を設定します。タンクの水位を適切な位置に制御すると同時に、温度も保証できます。

ソフトウェアシステム

：圧力ホストにRS232シリアルインターフェースで接続することにより、パラメータ設定、キャリブレーション、圧力解放、ゼロ、振幅変調、試験描画、試験記録、試験レポート印刷などの機能を提供できます。 3.2 相対湿度：30%～80%

3.3 振動がなく、腐食性媒体のない環境3.4 装置をしっかりした基礎の上に水平に設置・調整する試験を実施するには、以下の条件を満たす必要があります。

3.1 周囲温度：10℃～40℃ 3.2 相対湿度：30%～80%

3.3 振動がなく、腐食性媒体のない環境3.4 装置をしっかりした基礎の上に水平に設置・調整する3.5 強い電磁干渉がなく、強い風の抵抗がない

3.6 装置の（誤訳の可能性あり、原文はinstrumeで終わっている）Ⅲ

.主な仕様 1. 試験圧力と時間をそれぞれ3ラインで制御

2. 加圧範囲：0～10.000MPa3. メイン圧力システムの最大作動圧力：16MPa

4. 高圧ピストンポンプ(1) 圧力：16MPa

(2) 容量：8～11.3L/min(3) 回転速度：920rpm/min

5. 圧力制御精度：試験圧力値の上限および下限に対してそれぞれ+2%および-1%6. 圧力値の分解能：0.001MPa

7. トランスフォーマー：試験圧力サンプリング周期は0.1ミリ秒です。8. タイミング範囲：0～9999時間

9. タイミング精度：1秒

Ⅳ

.構造と理論

高圧ポンプによって生成された高圧液体は、圧力制御システムのメインエンジンによって測定された後、恒温槽内の媒体を通してサンプルに輸送され、パイプの長時間の静水圧試験が行われます。
