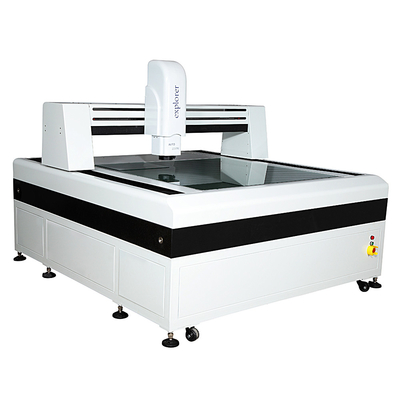

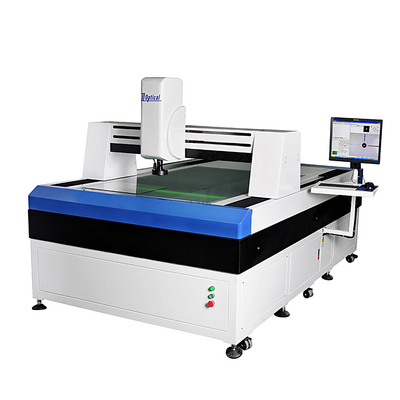

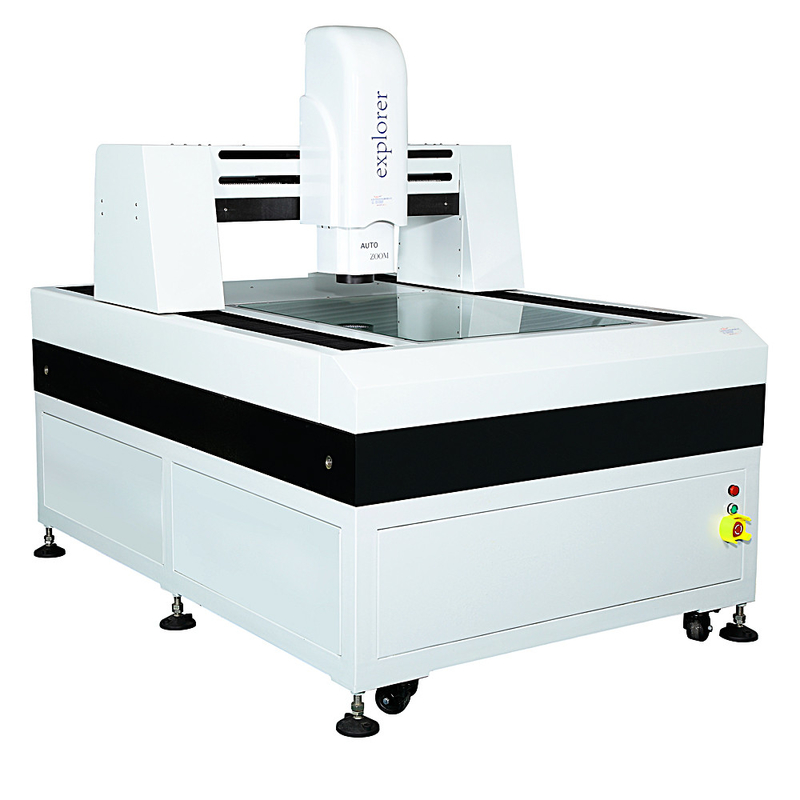

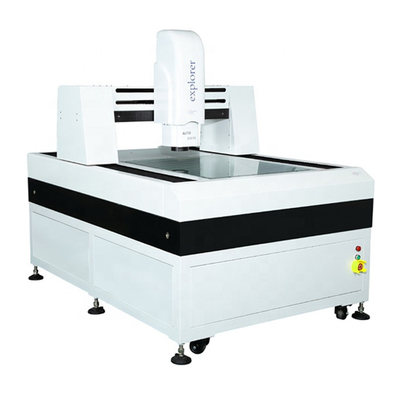

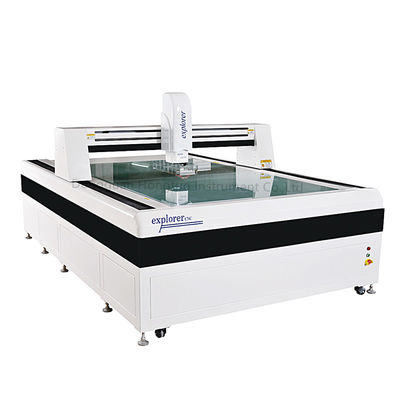

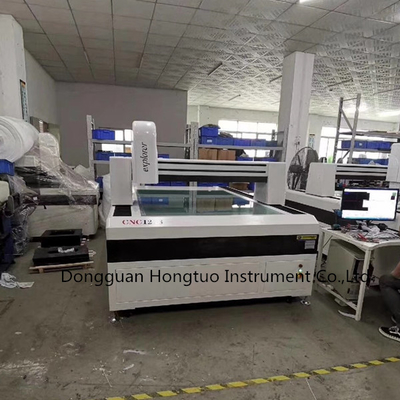

ロングメン 自動画像測定器



龍門自動画像測定器





龍門CNC測定機は、当社が独自に開発した大型CNC型ビデオ測定機です。大量のワークを高効率かつ正確に測定することができます。精密部品の検査と品質管理に適しています。機械、電子機器において、ハードウェアおよびその他の産業で広く使用されています。



製品の特徴:



1.高精度全体測定、Z軸CNC制御。

2.高精度と高強度の機械:00 大理石のベース/直立柱/作業台、高精度と良好な安定性。

3.XYZ スレッド軸輸入精密 V 型ガイド レール/輸入研削レベル ボールねじ駆動システム、長寿命、良好な安定性。

4.高精度目盛定規0.5μm。

5.WM連続ズーム光学レンズ、異なるフレーム、異なる倍率、ズーム補正は必要ありません。

6.HD日本製SONY CCDカメラ、高品質測定画面。

7.補助焦点測定、高度と平坦度の光学測定、英国RENISHAW接触プローブを装備することができます。

8.プログラム制御の3リング8エリア表面ライト、LEDプロファイルライト、同軸ライト。異なる色の光を備えた異なる製品。

9.コントロールハンドルが装備されており、どこでも簡単に操作できます。

10.レーザーポインターは、測定位置、迅速な位置決め、便利な測定を示します。





仕様：



機械モデル		DH-CNC-4030D	DH-CNC-5040D	DH-CNC-6050D	DH-CNC-6080D
作業台	X/Y軸移動量 mm	400*300	500*400	600*500	800*600
	Z軸移動量mm	有効スペースは245mm、フォーカスストロークは200mm、ワークディスタンスは95mm
	メンタルテーブルサイズmm	600*500	700*600	800*700	1000*800
	ガラステーブルサイズmm	500*400	600*500	700*600	800*600
	ドライブの種類	X/Y/Z軸精密リニアガイド、研削ボールネジ駆動。
駆動系の測定		光学スケール分解能：X/Y/Z軸 0.0005mm(0.5μm)
		測定精度:≤3μm+L/200 繰り返し精度:≤3μm+L/200
		Z軸高性能サーボモーター、二重閉ループ制御システム。
画像システム		カメラ:日本製 SONY CCD ビデオ倍率 30-230X
		レンズ：高精細ズームレンズ/連続倍率0.7～4.5倍 0.5X対物レンズに適合可能、合計倍率:15-115X 2X対物レンズと一致することができ、合計倍率:60-460X
ライトシステム		表面光と投影光、冷光、長寿命、明るさ調整可能。
機械外形寸法		700*900*1650	1100*1000*1650	1300*1600*1650	1300*1800*1650
重量kg		800	1000	2000年	2600



ソフトウェアの紹介ション

3d計測ソフトの主な機能は以下の通りです。



1.M確保するeルメンツ



点、線、円、円弧、楕円、長方形、谷、Oリング、距離、角度、開雲線、閉雲線など12種類の要素を測定できます。

特徴：

多様な測定方法（自動判別、採掘点測定、比較、公差コントラスト測定、プリセット要素）により、さまざまな顧客のニーズを満たすことができ、使いやすさと測定精度が大幅に向上します。

単一点のサンプリング方法には、マウス ポイント、クロス ライン エッジ ポイント、ポイントによる増幅など、さまざまな方法があります。

閉じて雲線の周長、面積、重心を測定し、3つの補間アルゴリズムを使用して、最も正確な雲線の測定方法を実現します。

よりラウンドの測定を選択するボックスを引き受けることができ、一度に複数ラウンドの測定を高速かつ正確に行うことができます。

測定データはDXFファイルとして保存できます。 BMPイメージ、およびユーザープログラムフォーマット。



2.のマクロ計測機能



マクロ測定機能は、ボタンに関連付けられた何らかの測定、コマンドになります。マクロ測定機能を開始するボタンをクリックすると、マクロ測定機能が自動的に地殻変動を完了し、ユーザーのマウス操作の回数が減少し、作業効率が向上します。

注: マクロ測定はユーザープログラム機能とは異なります。マクロ測定はソース、座標位置測定条件などを記録しません。マクロ機能を実行します。また、ワークベンチや研磨などを移動しないでください。16 ソフトウェアはマクロ測定のセットを提供します機能を使用すると、マクロ測定機能ボタンのアイコンを編集できます。マクロ関数のインターフェースは次のとおりです。





3.自動キャプチャ測定



クリックし、マウスを使用してワークピースの端まで円を描くと、エッジライン、円、または円弧が自動的に検出されます。次の図は、自動的に丸枠で囲まれます。



4.E要素構造



強力な構築要素。 MEGA構造は10種類の2次元要素法（「平行移動」、「回転」と「抽出」、「組み合わせ」、「平行」と「垂直」、「ミラー」、「対称」、「交差」、「接線」を提供します） ) 地殻構造の幾何学要素。 2D 構造の MEGA 要素により、ユーザーはある程度の要素に簡単に対処できなくなり、作業効率が向上します。



5.オートフォーカス機能



正確なフォーカスと高速フォーカスを提供し、フォーカスによって高さの値を測定したり、オートフォーカスによって現在の点の座標を取得したりするために使用できます。



6.補助調光器



ムーブライトインジケーターは、ユーザーに最適な光強度を指示し、照明による測定誤差を回避し、測定精度と測定効率を向上させます。



7.グラフィック機能

完璧な画像処理と表示機能（ローカル増幅、スケーリング、変換、ウィンドウ表示、フルスクリーン）を備えており、測定がより画像的で直感的で、ユーザーの操作が簡単になります。マウスの中ボタンを回転させ、グラフィックスを拡大し、マウスの移動やモバイル グラフィックスを動かさないようにキーを押し続けます。



8.タグ付け機能



角度、距離、X 方向と Y 方向の距離、円 (円弧) の半径、円 (円弧) の直径、円弧の長さに関するプロットと画像グラフィックスの要素を直接表示できます。ユーザーが一目でわかるようになります。



画像ウィンドウと描画ウィンドウは、表示測定要素と注釈を同期できます。画像は、グラフィックスを描画するウィンドウを非表示にすることができ、画像ウィンドウと 2D グラフィックス ウィンドウのグラフィック要素を削除、選択するために同期できます。以下に2つの円のX方向とY方向の距離、および円の半径を示します。



9.許容範囲



計算能力の寸法公差を向上させます。デフォルトの許容範囲を設定できます。

形状公差能力の国家標準に準拠し、形状公差、真直度、円、円弧の真円度を計算できます。

位置公差の計算には、位置度、平行度、垂直度、傾きと同心度、対称度が含まれます。許容範囲外のアラームは自動的に赤色の警告で表示されます。



丸め寸法公差入力ダイアログを以下に示します。





10.DXFファイルインポートプログラミング

DXF ファイルをインポートした後、ワーク座標系を確立するときに、ソフトウェアはユーザーの操作を段階的に促し、DXF ファイル ユーザー プログラムはインポートを完了します。ソフトウェアは要素名の名前に値を自動的に生成します。ユーザープログラムを実行すると、DXF ファイルと画像テクスチャのコントラストが生成されます。



11.レポート機能

測定データはExcel、Word、AutoCAD、TXTにエクスポートできます。

ユーザープログラムを実行すると、Excelに行または列のデータを入力できます。

レポートに入力すると、グラフィックスとビットマップをエクスポートするかどうかを選択できます。

下の図は、同じワークを 5 回測定し、レポートとして Excel に自動エクスポートしたものです。



12.オンラインSPC機能

MEGA 2 d は、測定データの後続の処理のために、独立した専門的な SPC ソフトウェアを提供します。

ソフトウェアとSPCソフトウェアのシームレスな接続、測定ソフトウェアは測定完了後に自動的にSPCデータベースにインポートされ、人間による入力は不要で、すべての管理限界の設定は測定ソフトウェアで行われ、SPCソフトウェアを設定する必要がなく、効率が大幅に向上します。 。 SPC は、管理図を使用したプロセスと分析を提供します。提供する管理図は次のとおりです: 平均範囲管理図、平均標準偏差管理図、中央値範囲管理図、個別値および移動平均管理図、ヒストグラム、CPK グラフ、仕様標準偏差管理図、プロセス標準偏差管理図、標準偏差比較チャート、プロセス提案分析図など。グラフィックを生成するには、8 つの決定ルールを使用して決定を行うことができます。グラフとデータは印刷したり、Excel にインポートしたりできます。



[グラフ] ダイアログ ボックスでグラフの種類を選択します。



• ヘルプシステム



2d は完全なヘルプ システムを提供します。ソフトウェアに慣れていないユーザーがソフトウェアの使い方をすぐにマスターできるように支援します。







アフターサービスへのこだわり



(1)デバッグとトレーニングg

商品が取り付け場所に到着したら、買い手は売り手に通知する必要があります。合意された日付の前に、取り付けのために買い手の場所に到着します。買い手は必要な支援を提供する必要があります。

取り付け作業は、本体と付属品の位置決め、本体の水平出し、3軸の回復、CCDの位置決め、接続の確認、機能回路のテストを含めて1日で完了します。

調整作業は精度修正も含めて通常1日で終了します。



トレーニング：

研修場所：バイヤー指定のポジション。

研修生の数：商品のフィッティングと受け入れ後、売り手のエンジニアが1人または2人の購入者をトレーニングします（研修生は測定とコンピュータの基礎知識を持っている必要があります）。

研修内容：機械や測定ソフトの操作を、受講者自身で基礎的なスキルを習得できるまで行います。



(2)保証期間内のアフターサービス



保証期間は、フィッティングデバッグおよびトレーニング終了後 1 年間とします。この期間中に、製品または付属品（本体、電子ボディ、電子コントローラ、レンズ、CCD、ソフトウェアを含む）に不具合が生じた場合は、修理または交換いたします。適切な使用の下でのみ無料で販売します。

保証期間中はソフトウェアを無料でアップデートいたします。

。

保証期間内でも、次のような故障・破損が生じた場合には、実費をご請求させていただきます。

製品は修理されず、販売者の指定されたステーションに運ばれます。

利用者の不正な操作。

プライベートでの修理や解体。

地震、火災などの不可抗力

使用されているアクセサリはHongTuoが指定したものではありません。
